Recursos do produto
1.Equipamento especial para válvula de filme finoProcesso de pulverização de - alta-precisão com limites de pulverização claros, sem dentes de serra e respingos.
2.O sistema dedicado de alimentação sem pressão de ar e o sistema automático de aquecimento e filtragem de fluidos- garantem que a viscosidade do fluido possa reduzir as bolhas de ar e fornecer uma garantia favorável para a melhor qualidade de pulverização.
3. O sistema de detecção a laser de largura de filme- aprova automaticamente o sistema de sensor de nível de fibra de revestimento de largura de filme.
4.Função-incorporada de detecção de efeito de spray- detecta manualmente a qualidade da pulverização em tempo real.
especificações técnicas
|
Especificações |

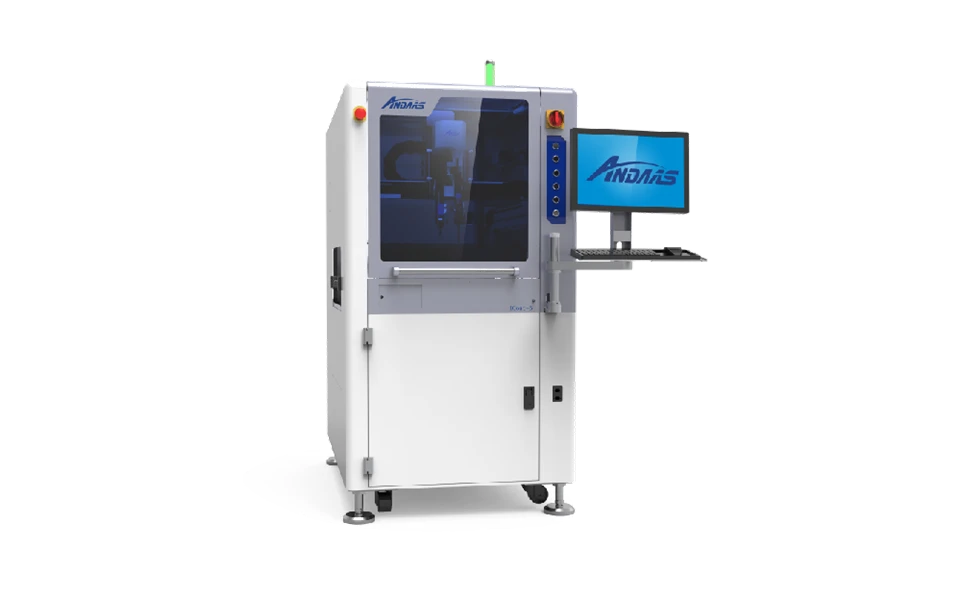

Máquina de revestimento preciso iCoat-6 |
|
|
Parâmetros de revestimento |
Área de trabalho (mm) |
X=360; Y=450; Z=100 |
|
Componentes máximos altura (mm) |
±90 |
|
|
Folga da borda do PCB (mm) |
Maior ou igual a 5 |
|
|
Largura de pulverização única (mm) |
2-30 |
|
|
Sistema de Transmissão |
Fluxo do processo |
Esquerda→direita (padrão) direita→esquerda |
|
Altura do transportador (mm) |
900±20 |
|
|
Velocidade do transportador (m/min) |
2-13 |
|
|
Ajuste da largura do transportador |
Automático (motorizado) |
|
|
Sistema operacional |
Transportador |
Transportador especial em liga de alumínio + corrente de aço inoxidável |
|
Velocidade máxima de movimento (mm/s) |
800 |
|
|
Repetibilidade (mm) |
±0.02 |
|
|
Parâmetros do equipamento |
Dimensões (mm) |
L=900; W=1300; H=1675 |
|
Peso (kg) |
560 |
|
|
Potência do motor |
24 V CC 69 W × 2 |
|
|
Pressão de ar necessária (Mpa) |
Maior ou igual a 0,4 |
|
|
Volume de ar de exaustão (m3/min) |
15 |
|
|
Fonte de energia |
AC220V 50/60Hz |
|
|
Potência nominal (kw) |
2.6 |
|
|
Controle e operação sistema |
Controlar |
Computador pessoal industrial + placas de controle de movimento |
|
Programas |
Um software de interface de usuário com Windows |
|
|
Programação |
Modo teclado/mouse |
|
|
Protocolo de comunicação |
SMEMA |
|
